Автоматическая линия продольной формовки для изготовления квадратных труб из металла и стали

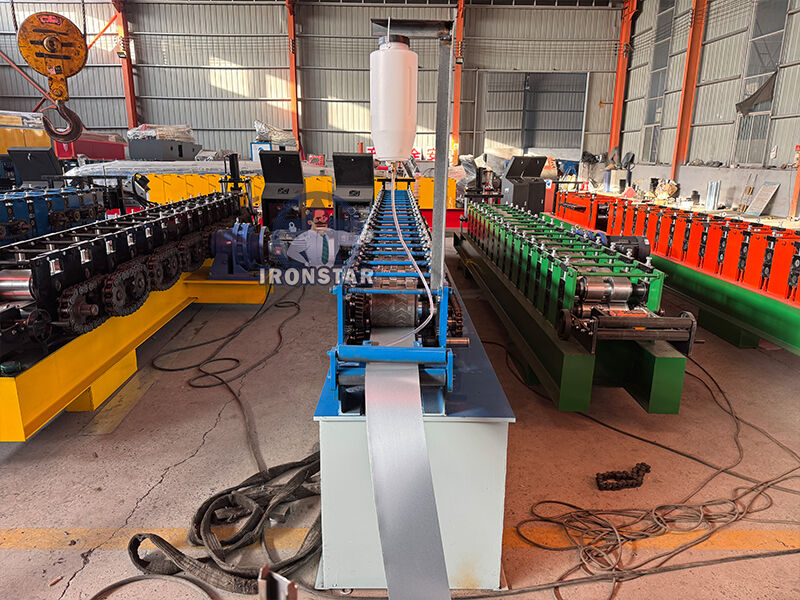

Линия продольной формовки квадратных труб

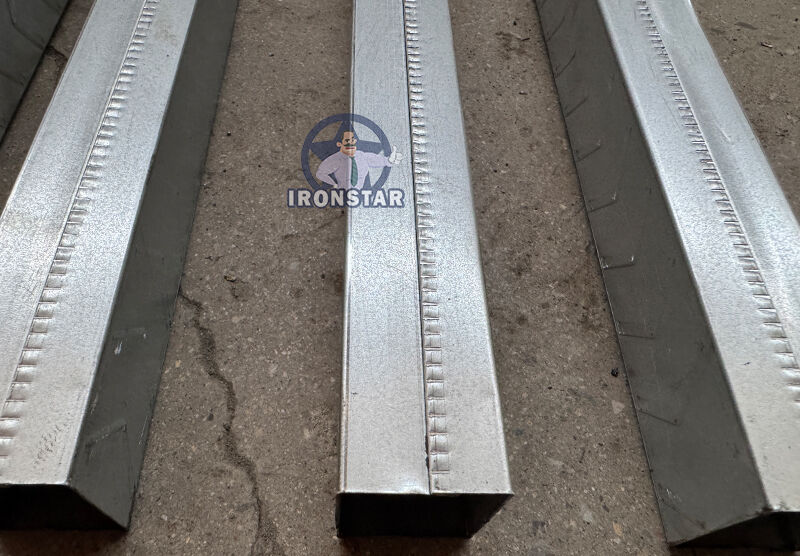

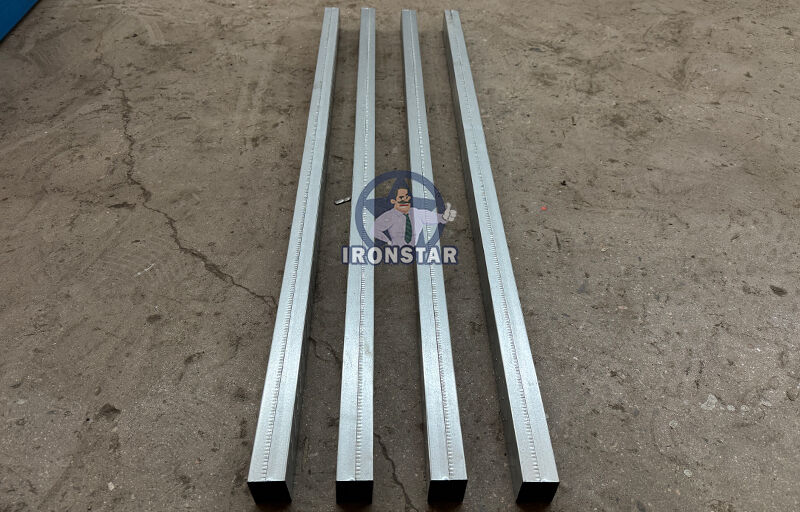

Линия продольной формовки квадратных труб популярна во многих странах, обычная толщина прокатки квадратных труб от 0,3-0,6 мм, материал - оцинкованная сталь
Мы продаем много таких машин в Индию, Таиланд, Индонезию, Малайзию, Филиппины и т. д. Размер может быть изготовлен по вашему заказу
Станок для продольной формовки с замковым швом | Линия продольной формовки квадратных труб | Формовочный станок для труб
Размотка - линия продольной формовки - блок управления ПЛК - гидравлический резак - выходной стол
|
Нет |
Тип |
Спецификация | |
|
1 |
Сырье | Тип | Оцинкованная сталь |
| Ширина подачи | Согласно чертежу заказчика | ||
| Толщина | 0,3-0,6 мм | ||
|
2 |
Размотчик | Эксплуатация | Ручная |
| Грузоподъемность | 3 тонны | ||
|
3 |
Основной корпус | Станция роликов | 22 ряда |
| Диаметр вала | 55 мм | ||
| Материал вала | 45# с 0,05 мм хрома | ||
| Материал роликов | 45# с 0,05 мм хрома | ||
| Рама | Сварка стальных листов | ||
| Толщина рамы | 16 мм | ||
| Размер станка | Примерно 9*0,8*1 м | ||
| Вес станка | Примерно 5,2 тонны | ||
| Цвет станка | По желанию заказчика | ||
| Эксплуатация | Автоматическая | ||
| Рабочая скорость | Обычная скорость 8-20 м/мин | ||
| 4 | Резак | Твердость | 50-65 HRC |
| Допуск на резку | ± 1 мм | ||
| Эксплуатация | Летучая пила | ||
| 5 | Мощность | Привод | Цепь 1 дюйм |
| Основной двигатель | 5,5 кВт | ||
| Насосный двигатель для резака | 4 кВт | ||
| Напряжение | 380 В/50 Гц, 3 фазы или по запросу заказчика | ||
|
6 |
Блок управления | Электрический блок | Система управления ПЛК, инвертор |
| Экран | Сенсорный экран | ||
| Бренд ПЛК | Delta производства Тайвань | ||
| Бренд инвертора | Delta производства Тайвань или SAJ | ||
| Язык | Китайский и английский или по запросу заказчика | ||
| 7 | Накопитель | Эксплуатация | Ручная |
| Длина | 2-3 м | ||
Используется для установки стальной катушки и ее размотки, обеспечения стабильной работы
Грузоподъемность: 3 тонны
Внутренний размер катушки: 470-530 мм
Тип работы: Ручное управление
Цвет: По запросу заказчика

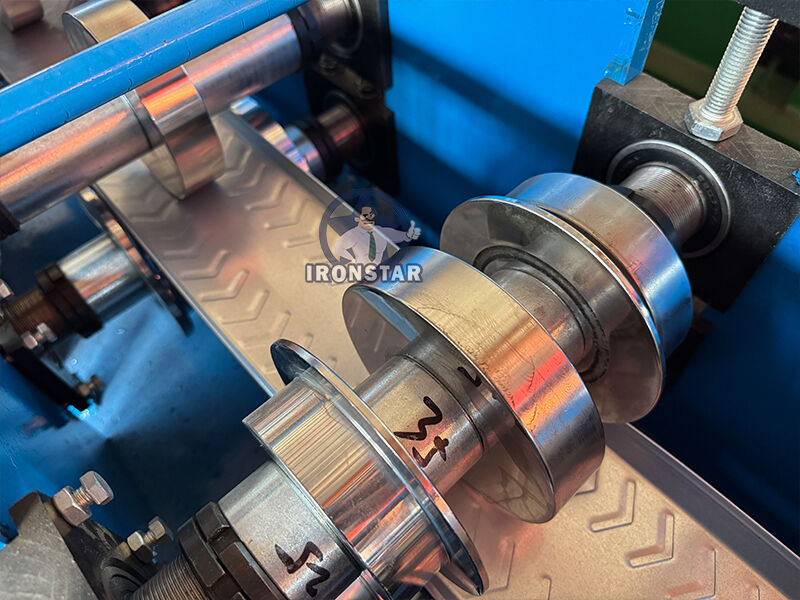

Материал роликов: сталь 45# с 0,05 мм хрома
полировка поверхностей роликов, твердое хромирование
Полированная поверхность и термообработка пресс-форм могут сохранить поверхность формовочного листа гладкой и не склонной к царапинам при штамповке

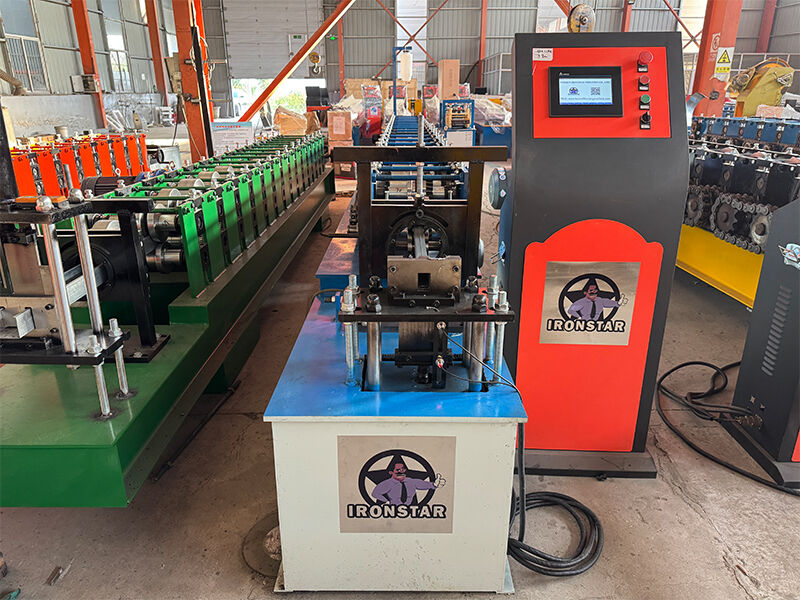

Он использует привод летучей пилы и автоматическое позиционирование для определения размеров и резки целевых продуктов.
Вставьте сырье (стальной лист) через стол для изготовления и обработки
Это может гарантировать прямолинейность катушки и аккуратность, параллельность готовых изделий
Система управления ПЛК DETAL
Длина целевой детали регулируется и цифровая
Два режима работы: автоматический и ручной
Управление кнопками и сенсорным экраном, простое управление
Язык: Китайский и английский или по запросу заказчика
Гидравлическое масло поступает в бак гидравлического масла
Насосный двигатель приводит в действие резак
Мощность двигателя: 3 кВт
Гидравлическое масло: масло 46#
Объем заливки: масло на 3/4 от емкости бака
Давление масла: 8-10 МПа
Длина: Обычная 2-3 м
Эксплуатация: Ручная работа
Используется для сбора готовых деталей
Опорный ролик для передачи деталей
Удобно для погрузчиков для вывоза панелей
1). Метод упаковки: голый, продавец должен гарантировать, что оборудование будет влагостойким, антикоррозийным и не будет повреждено во время транспортировки.
2). Условия оплаты: 30% от общей стоимости контракта оплачивается T/T, последние 70% оплачиваются T/T после инспекции покупателем на заводе продавца перед доставкой.
3). Срок поставки: продавец гарантирует, что оборудование будет готово к отгрузке в течение40 рабочих дней после получения депозита от покупателя.
4). Сервис: мы можем отправить техника в вашу страну для ремонта машины, если вам нужно. Покупатель должен оплатить все расходы, включая: визу, билеты туда и обратно, проживание, зарплату в размере 120 долларов США в день.
5). Гарантия: 36 месяцев В течение гарантийного срока сменные детали предоставляются бесплатно, но покупатели должны оплатить стоимость доставки.
6). Упаковка: одно полное оборудование требует20-футовый контейнер для размещения.
