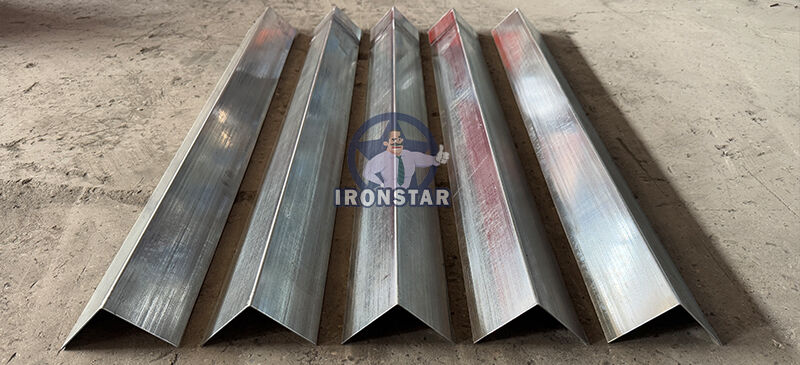

Станок для формовки уголкового профиля популярен во многих странах, распространенные размеры включают 20*20 мм, 25*25 мм, 27*27 мм, 30*30 мм, 40*40 мм. Толщина продукта обычно составляет от 1 до 4 мм
Станок для формовки уголкового профиля | Линия по производству уголкового профиля | Станок для производства металлического уголкового профиля | Станок для формовки уголкового профиля | Станок для формовки V-образного профиля | Станок для формовки стальных стеновых угольников
Размотка - формовочный станок - блок управления ПЛК - гидравлический резак - выходной стол
|
№ |
Тип |
Спецификация | |
|
1 |
Сырье | Тип | Оцинкованная сталь |
| Ширина подачи | Согласно чертежу заказчика | ||
| Толщина | 1-3 мм | ||
|
2 |
Размотка | Эксплуатация | Ручная |
| Грузоподъемность | 3 тонны | ||
|
3 |

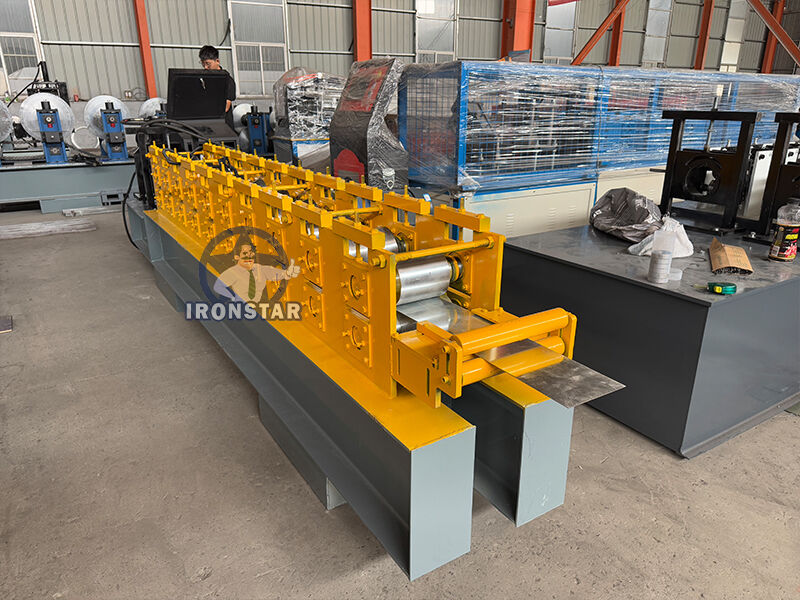

Основной корпус | Станция роликов | 9 рядов |
| Диаметр вала | 65 мм | ||
| Материал вала | 45# с 0,05 мм хрома | ||
| Материал роликов | 45# с 0,05 мм хрома | ||
| Рама | Сварка стальных листов | ||
| Толщина рамы | 16 мм | ||
| Размер станка | Примерно 4,2*0,8*1 м | ||
| Вес станка | Примерно 2,5 тонны | ||
| Цвет станка | По желанию заказчика | ||
| Эксплуатация | Гидравлическая автоматическая | ||
| Рабочая скорость | Обычная скорость 10-20 м/мин | ||
| 4 | Резак | Твердость | 50-65 HRC |
| Допуск на резку | ± 1 мм | ||
| Материал | Cr 12 | ||
| Эксплуатация | Гидравлическая резка | ||
| 5 | Мощность | Привод | Цепь 1 дюйм |
| Основной двигатель | 5,5 кВт | ||
| Насосный двигатель для резака | 4 кВт | ||
| Напряжение | 380 В/50 Гц, 3 фазы или по запросу заказчика | ||
|
6 |
Блок управления | Электрический блок | Система управления ПЛК, инвертор |
| Экран | Сенсорный экран | ||
| Марка ПЛК | Delta, производство Тайвань | ||
| Марка инвертора | Delta, производство Тайвань или SAJ | ||
| Язык | Китайский и английский или по запросу заказчика | ||
| 7 | Накопитель | Эксплуатация | Ручная |
| Длина | 2-3 м | ||
Используется для установки стальной катушки и ее размотки, обеспечения стабильной работы
Грузоподъемность: 3 тонны
Внутренний размер катушки: 470-530 мм
Тип работы: Ручное управление
Цвет: По запросу заказчика

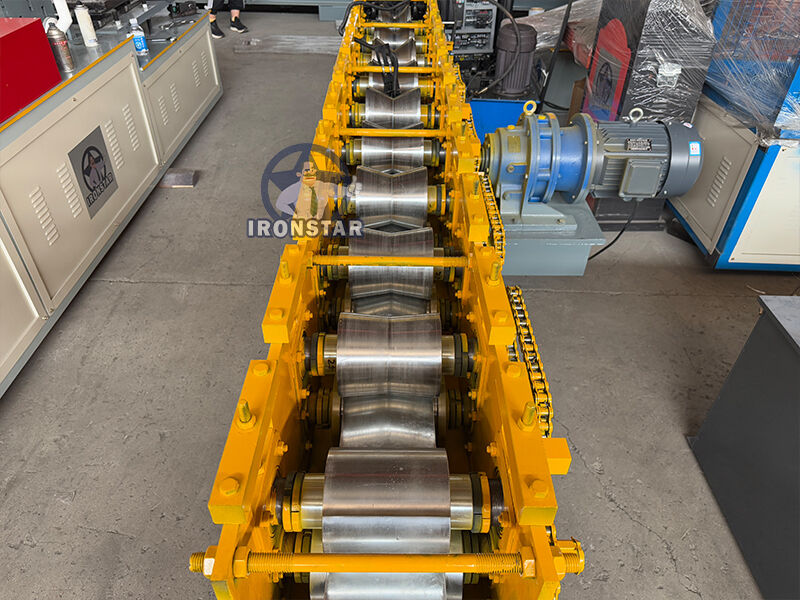

Материал роликов: сталь 45# с 0,05 мм хрома
полировка поверхностей роликов, твердое хромирование
Полированная поверхность и термообработка форм могут сохранить гладкость поверхности формовочной плиты и предотвратить появление царапин при штамповке

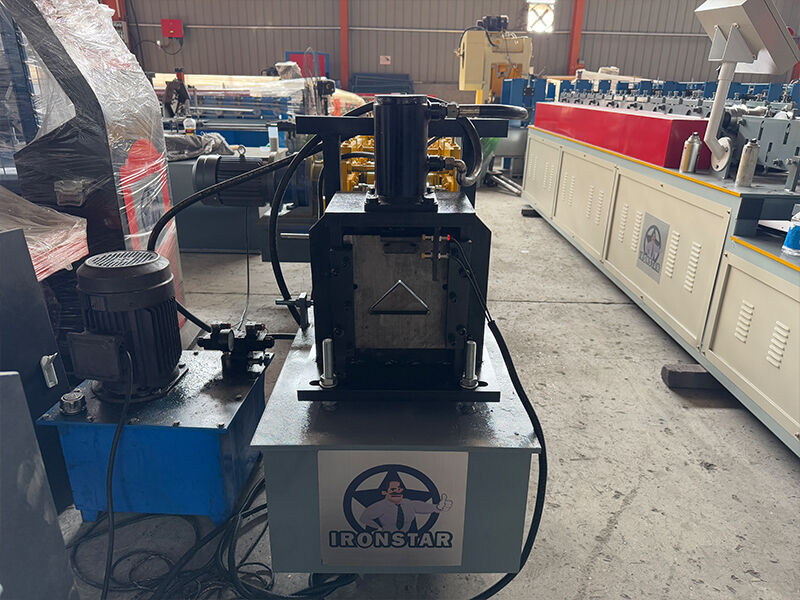

Использует гидравлический привод и автоматическое позиционирование для определения размеров и резки целевых продуктов.
Материал лезвий: Cr12, закалка
Вставьте сырье (стальной лист) через стол для производства и обработки
Это может гарантировать прямолинейность катушки и аккуратность, параллельность готовых изделий
Система управления ПЛК DETAL
Длина целевой детали регулируется и задается цифрой
Два режима работы: автоматический и ручной
Управление кнопками и сенсорным экраном, простота эксплуатации
Язык: Китайский и английский или по запросу заказчика
Гидравлическое масло поступает в бак для гидравлического масла
Насосный двигатель приводит в действие резак
Мощность двигателя: 3 кВт
Гидравлическое масло: масло 46#
Объем заливки: масло на 3/4 от емкости бака
Давление масла: 8-10 МПа
Длина: Обычно 2-3 м
Эксплуатация: Ручная работа
Используется для сбора готовых деталей
Опорные ролики для передачи деталей
Удобство погрузки панелей вилочными погрузчиками
1). Способ упаковки: голый, продавец должен гарантировать, что оборудование будет защищено от влаги, коррозии и не будет повреждено во время транспортировки.
2). Условия оплаты: 30% от общей стоимости контракта оплачивается T/T, последние 70% оплачиваются T/T после инспекции покупателем на заводе продавца перед доставкой.
3). Срок поставки: Продавец гарантирует готовность оборудования к отгрузке в течение40 рабочих дней после получения депозита от покупателя.
4). Сервис: Мы можем отправить техника в вашу страну для ремонта станка, если вам потребуется. Покупатель должен оплатить все расходы, включая: визу, билеты туда и обратно, проживание, зарплату в размере 120 долларов США в день.
5). Гарантия: 36 месяцев В течение гарантийного срока сменные детали предоставляются бесплатно, но покупатели должны оплатить стоимость доставки.
6). Упаковка: Для полного комплекта оборудования требуется20-футовый контейнер для размещения.
